标题：GDJB-6000D光数字继电保护测试仪

产品概述

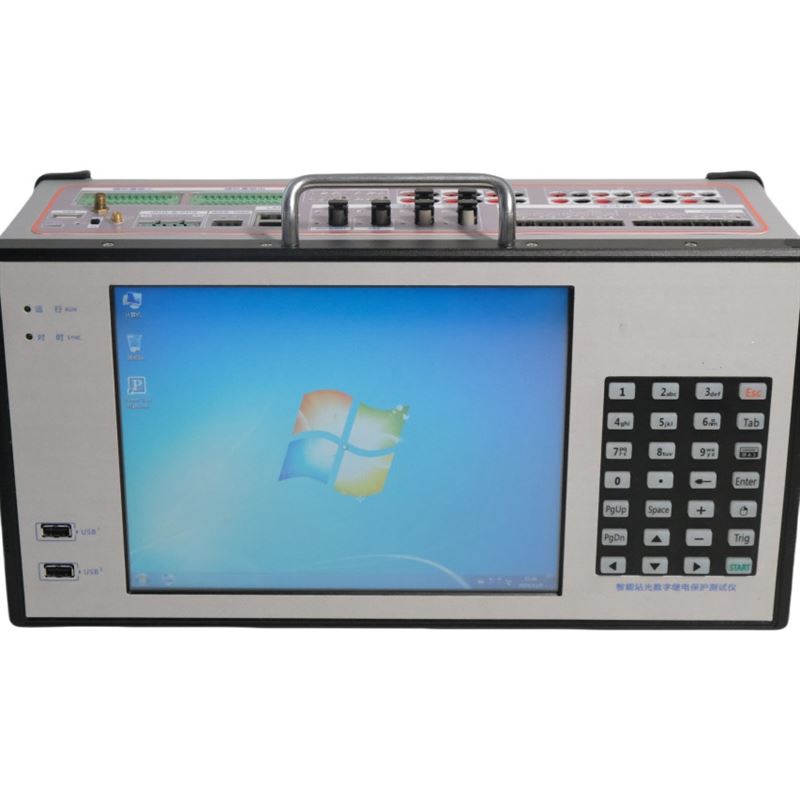

GDJB-6000D光数字继电保护测试仪

智能变电站光数字继电保护测试仪是依据《DL/T  624-2010继电保护傲机型试验装置技术条件》相关的技术规范设计，同时基千IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。

GDJB-6000D光数字继电保护测试仪基千PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能测试，适用千变电站、各类科研单位及设备制造企业。

技术特点

·支待智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提斋后期定检、消缺阶段的测试效率；

·具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

·可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试；

·具备报文记录和分析功能，为现场故障诊断提供快捷帮助；

·支待幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支待按照递变、滑差、综合的方式进行自动变化试验；

·支待虚端子图形化显示功能，数据流向清晰明了；

·支待FT3、FT3扩展及DL/T 282报文输出，并且支持2�1/4影6影8�1/lOM波特率UART编码及5M/10�1/20M曼切斯特编码；

·支待故障仿真和PCAP、COMTRADE格式数据回放功能；

·具备沁IS定值读写功能，可读写智能IED设备定值等配置信息；

·具备同步触发功能，支持GPS/BD对时，也支待IRIG-B、PPS及IEEE1588(PTP)对时方式并可支待对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；

·支待同时输出8路授时信号；

·具有异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；

·开入量为有源、无源自适应接点，自动识别输入类型和输入电压；

·支待单纤发送、单纤接收；

·配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；

·配备10.4寸离分辨率显示屏，支待触摸操作；

·配备WIFI模块及4G模块，支待远程测试功能；

·独立可调直流电源设有一路大功率llOV或220V专用直流电源输出。

·接口完整装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有

USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘

竺

寸0

·内置GPS装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。

·自我保护功能  散热结构设计合理，硬件保护措施可靠，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

·轻小型高集成单机和一体化结构属千跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很离的性能价格比。

环境条件

正常工作温度：  --5°C~45•c极限工作温度：  --1o·c~50°C储存及运输 o·c~4o•c

工作湿度：  20%~90%,无澡露工作环境 无腐蚀性气体

大气压力： 80kPa~llOkPa

海 拔： 0~3000m

主要技术参数

■ IEC 61850接口

任意配置为IEC61850 9-2的S即发送、接收端或GOOSE发送、

接收端

接口类型：数量波 长

■ FT3接口

接口类型数量

LC

8对，其中2对为100/lOOOM自适应，6对为lOOM

1310/850run

GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送 ST

6个发送口，2个接收口

·相位

范围 0~360°

准确度： 土0. 1°

分辨率： 0. 1°

·频率

范围 0~lOOOHz

准确度 ＜土0. 001Hz (0~65Hz), <土0. 01Hz(65~450Hz),<土

0. 02Hz(450~lOOOHz)

分辨率

·时间

范围

0.001 Hz

lms~9999.999s

分辨率： lms

·开关量输入

数 量 8对，可接空接点及带电位接点(0~250V)

·开关量输出

数 量 6对，其中2对为快速开出

遮断容量

反应时间

• 同步

接口类型

数量

DC250V /0.5A

�O. lms

GPS/BDANT, IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588

GPS/BD ANT 1个；IRIG-B/PPS光信号2个1个对时，1个授时； IRIG-B/PPS电信号2对：1对对时，1对授时；IEEE 1588 1对

·无线连接

接口类型： IVIFI, 4G（选配）

·有线连接

接口类型： 百兆Lan口，RJ45

数量 2个

·模拟量小倍号输入

接口类型： 航空插头，交流电压数量：12路

·供电电源

供电电压： AC 220V,允许偏差：－20%~15%

供电频率： 4'/65  Hz

■ USB口

量： 2个

·其他

量：寸：

联机接口：显示屏：

5.5kg

146mm x 390mm x 212mm（长x宽x志）

RJ45

10.4寸真彩液晶显示
