标题：JB-D43智能站数模混合输出继保测试仪

产品概述

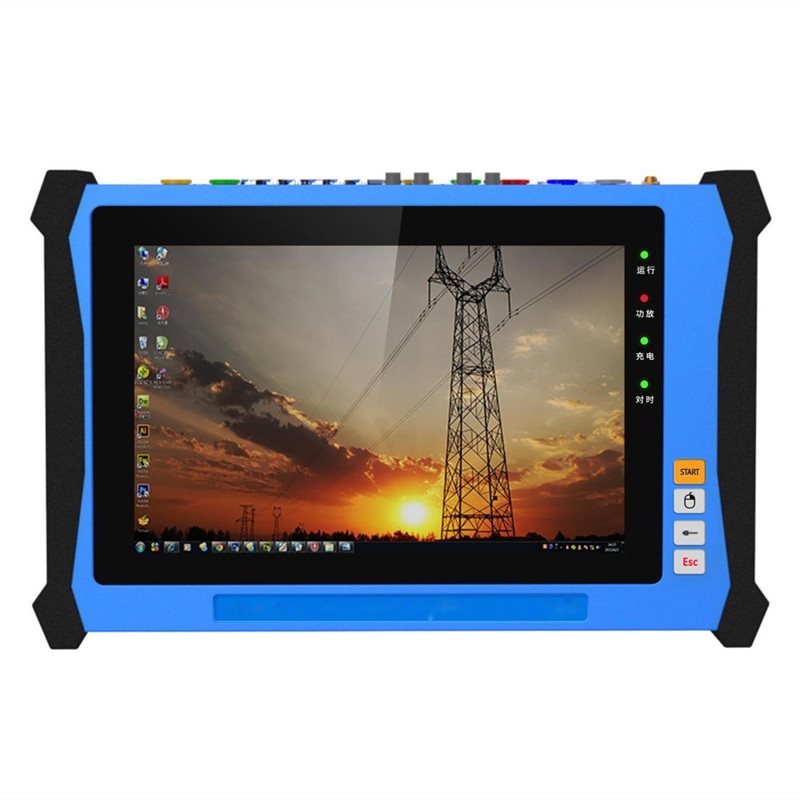

JB-D43智能站数模混合输出继保测试仪

产品概述

JB-D43智能站数模混合输出继保测试仪是一套遵循国内电力行业标准、自动化程度高、技术先进的检测设备。该设备运用先进的电源和数字电子技术，采用微型高精度电流和电压放大器模块，内置大容量锂电池组供电，具有输出精度高、体积小、重量轻等特点，仪器采用高清全触屏操作，测试功能丰富，可广泛适用于电网公司、发电厂、电建公司、保护装置厂家、石油化工企业、轨道交通牵引供电系统等用户电气二次设备运维检修调试工作。尤其适用于电力系统的配网自动化装置的户外检修测试，可完成保护装置的动作逻辑测试。

技术特点

n 电流电压输出精度达 0.05%，波形光滑，稳定性好，满足多种测试要求；

n 手持式设计，体积小，重量轻，整机重量3g，携带方便；

n 内部结构模块化，多采用进口元器件，仪器输出稳定可靠；

n 采用全新的机箱结构及操作面板设计，采用多个快捷功能键，操作简便高效；

n 采用10.1寸高清电容触摸屏，触屏操作，操作方便快捷；

n 内置锂电池组供电，并具有应急电池插口，可外接备用电池工作；也支持外接“充电宝"供电。

n 三相10A电流持续输出时间可大于4小时，待机时间大于10小时；

n 仪器采用嵌入式Linux操作系统，相比Windows CE操作系统，运行更稳定；

n 测试软件模块适应Linux操作环境，更适合于触摸操作，参数输入和各种控制功能简单易用，方便快捷；

n 支持多种联机方式，可通过RS232串口、RJ45以太网接口、无线WIFI三种方式控制测试仪；

n 电压电流测试：可完成电力智能终端装置的过流保护、零序电流保护、电压保护等保护动作逻辑功能的检测。手控试验方式下，各路电压电流的幅值、相位和频率可以任意调整。

n 状态序列测试：用户自由定制的试验方式，程序提供了50种测试状态，所有状态的电压、电流的幅值、相位和频率均可以由用户自由设置，状态之间的切换由时间控制、按键控制或开入接点控制。各状态下两对开出量的开合能自由控制，可用于模拟保护出口接点的动作情况，尤其方便于终端装置的单体调试。

n 整组测试：提供相-地、相-相、序分量等输入方式，能够对模拟量的幅值、角度、相位和频率任意设置。方便地对各种距离保护的阻抗动作特性进行测试；能够模拟任何单相、两相接地及三相短路等故障和距离、过流保护、零序保护及带重合闸（包括检同期、检无压）、后加速试验；还能模拟性、转换性、瞬时性故障。

n 谐波试验：每个模拟量通道均可同时叠加直流和1-20谐波范围内的各种谐波分量。

n 波形回放：能够对COMTRADE格式的故障录波数据进行回放。

n 测试电压、电流、时间、中间、三相不一致继电器等各类直流型继电器的动作值、返回值，以及灵敏角等。

n 具备模拟量、数字量以及 SV/GOOSE 数模混合输出，满足“模拟量+GOOSE"的保护装置测试要求；

n 具备 ST 或 LC 光口的光功率测试功能

n 丰富的保护测试功能，具备手动测试、状态序列、谐波叠加、整组试验、低周减载、低压减载、距离、零序、过流、比率差动、谐波制动等继电保护专项测试模块

n 异常工况处理能力，具备电压源短路、电流源开路、过热及信号失真检测报警

n 采用低功耗设计，运用PWM温度控制系统，实现仪器内部温度控制；

n 具有自动升级功能，可直接使用U盘升级；

n 自动生成测试报告，通过U盘进行拷贝存档。

主要技术参数

u 交流电流

量程： 4×0~12A/相

准确度： (0A~0.2A)<士 0.1mA；  (0.2A~12A)±0.05%

分辨力： 1mA

输出功率 Pmax：4×12A/相≥20VA/相

电流上升下降时间： <100us

总谐波失真度： <0.1%(0.2A ~lmax)

频率： 10Hz ~1kHz

幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间： ≤12A，连续输出

异常工况报警： 过热、过载、失真、开路自动检测并告警

u 交流电压

输出范围： 4×0~130V/相

准确度： (0v~4V)<±2mV; (4V~130V)±0.05%

分辨力： 10 mV (10V~130V)

输出功率 Pmax：4×130V/相≥35VA/相

电压上升下降时间： <100us

总谐波失真度： ≤0.1%(2V~130V)

频率： 10Hz ~1kHz

幅频特性： ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间： 额定条件下，连续输出

异常工况报警： 过热、过载、失真、短路自动检测并告警

电流电压同步误差： ≤10us

u 频率

正弦信号： 10Hz~1000Hz；<1mHz (10Hz~450Hz)

准确度：<10mHz (450 Hz~1000Hz)

分辨力： 0.01Hz

输出特性： 能叠加 2~21 次任意幅值<小于额定值谐波

u 相位

相角范围： 0 到 359.99°

准确度： ±0.1°

分辨率： 0.01°

u 直流电

u 输出范围： 4×0~10A/

u 相准确度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%

u 分辨力： 1mA

u 直流电压

输出范围： 4×150V/相

准确度： (0v~2V)<±2mV; (2V~150V)±0.2%

分辨力：  (0v~10V)1mV ,    (10V~150V)10mV

u 开入量

数量： 4 对

开入特性： 4 对开入接点自适应空节点或带电位;带电位接点翻转电平20~250v (DC) 电气隔离： 4 对开入电气隔离

u 开出量

数量： 4 对

类型： 4 对快速开出接点(响应时间<100us)

直流容量： Vmax: 300v (DC) /lmax: 0.3A

u USB 接口    数量： 2 个

u 同步接口

GPS ：1 个， 内置 GPS 接收模块

IRIG-B：1 个， ST 接口

电 B 码/PPS 对时： 1 对对时， 1 对授时，凤凰接线孔座

u 供电电源

输入(AC)：100-240V~50-60Hz 1.5A

输出(DC)：17V—5A

锂电池供电： 内置大容量锂电池组

外置电源供电： 支持外接“充电宝"电池组供电

u  HDMI 视频接口

HDMI 视频接口：1 个。可通过 HDMI 接口将装置界面镜像至投影中，方便装置操作的 学习与智能变电站测试培训

u 机械尺寸及重量

显示屏： 10.1 寸电容液晶显示屏(触摸屏)

尺寸： 317mm *243mm*86mm (W×H×D)

重量： 3.0kg
