标题：GD-SV100频率变化信号分析仪

产品概述

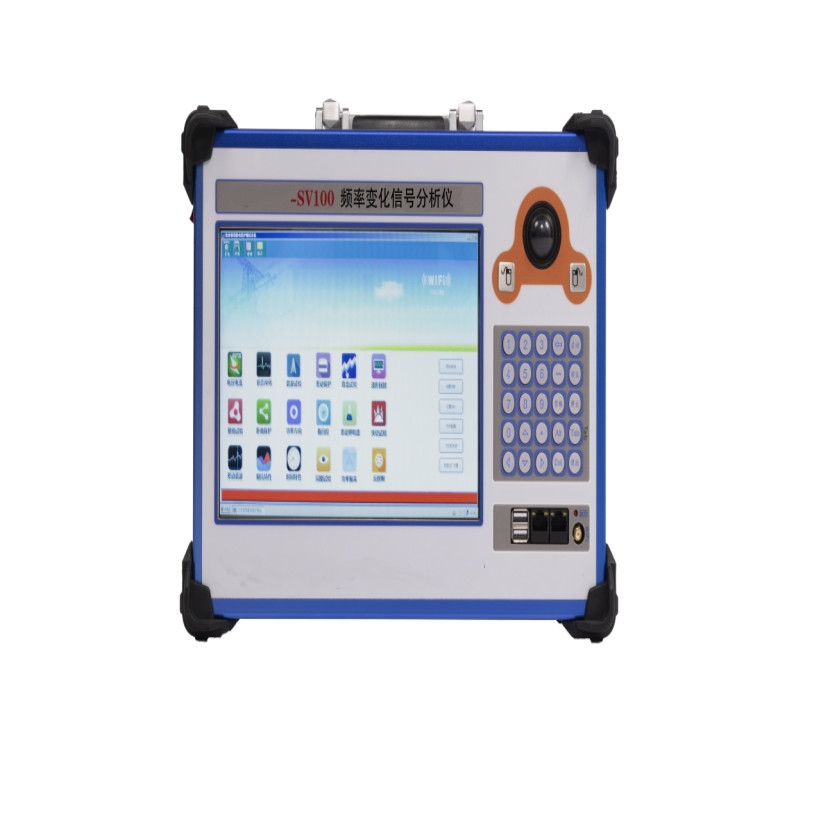

GD-SV100频率变化信号分析仪

GD-SV100频率变化信号分析仪是针对新能源网源协调能力测试要求以及现场试验内容及方法，总结多年微机继电保护测试

系统研发经验，设计开发出专用的一次调频测试系统，以满足新能源场站现场功率协调控制测试的需要。

频率变化信号分析仪不仅具备专用的新能源场站测试菜单，还包括频率采样测试、一次调频功能测试、调频抗干扰测试、阶跃扰动测试、电压跌落测试等，可满足各级电科院、试验院、研究院等电力开发和调试、检测研究中心的调频装置测试及频率信号源分析需求。

技术特点

n 电压电流输出灵活组合:功放采用模块化结构，单机可输出4相电压。

一体化设计：一体化设计，内置工控机，嵌入式工控机，10.1寸真彩液晶显示，不必外接PC。

n 新型高保真线性功放：输出采用高保真、高可靠性模块式线性功放，

而非开关型功放。不会对试验现场产生高、中频干扰，而且保证输出全程都波形平滑精度优良。

n 高性能主机： 输出部分采用DSP控制，运算速度快，实时数字信

处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

n 接口丰富：USB接口、网口、GPS，且均集中在装置面板使用方便。

n 可完成完整的一次调频测试：

1）可模拟电压高穿、低穿及同时相位突变的故障状况；

2）可模拟电压频率阶跃上扰及下扰的故障状况；

3）可根据实际运行中的频率曲线完整模拟实际运行工况；

4）可以预设方案，按方案一次性完成所有测试。

n 输入模式：

1）跟随模式：输出的电压和输入的电压幅值和相位保持一致，在此基础上进行电压变化。

2）额定模式：入和出相位保持一致，输出额定电压，在此基础上进行电压变化。

n 软件功能强大：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，保存报告等。

主要特性

4路电压输出的幅值、相位、频率均单独可调；

输出方式可以自由的采用手动和自动不同的控制方式；

可模拟电压高穿、低穿及同时相位突变的故障状况；

可模拟电压频率阶跃上扰及下扰的故障状况；

可根据实际运行中的频率曲线完整模拟实际运行工况；

可根据测试方案预先配置试验模板，测试时直接调用模板即可测试，节省现场测试时间

技术参数

交流电压输出

4路相电压输出（有效值）    4*0～150V /相

输出精度                   0.05%

线电压输出（有效值）     0～240V

交流电压输出分辨率：       0.001V

相电压 / 线电压输出功    80VA / 100VA

频率范围（基波）      0～1200Hz

频率输出精度               ±0.001Hz

频率输出分辨率             0.001Hz

谐波次数         1～24次

相位输出范围               0~360°

相位输出精度               ±0.1°

相位输出分辨率             0.01°

时间控制精度               ±1us

时间控制分辨力            1ms

输出采样频率              100KHz

直流电压输出

相电压输出幅值       0～±160V

输出精度                   0.2%

线电压输出幅值       0～±320V

相电压/ 线电压输出功率     70VA / 140VA

独立辅助直流               110/220VDC可切换 功率≤100W,0.5%

同步接口

同步方式（选配）           北斗/GPS /；（选配） IRIG-B/PPS

同步接口 （选配）          SMA天线接口*1、ST光口*2（IN/OUT各1）、电口*2（IN/OUT各1）

网络控制      电以太网 RJ45*2 内置Wi-Fi模块，可无线控制测试仪
