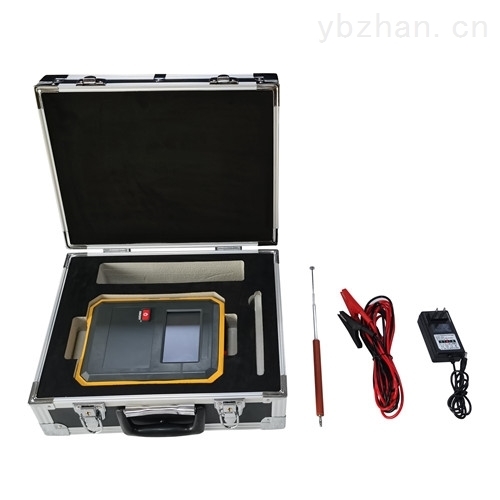

雷击计数器校验仪是高压电气试验中关键的专用设备，主要用于模拟雷电流冲击，检验避雷器动作计数器的可靠性。在电力系统防雷保护体系中，避雷器承担着泄放雷电流的重任，而与其串联的雷击计数器则记录雷击次数。若计数器因机械卡涩或电子元件老化而失效，将直接威胁电网安全评估的准确性。此时便需要雷击计数器校验仪定期对计数器进行“体检”。本文详细阐述该设备的结构原理、操作流程及日常维护要点。
雷击计数器校验仪的核心工作原理基于高压电容储能放电。仪器内部设有一台小型直流高压发生器，通过振荡升压电路将电池低压升至数千伏直流电压，并对一组高压电容器充电。当电压达到预设阈值通常为800V至2000V时，触发放电间隙导通，电容器通过限流电阻瞬间对计数器线圈释放一个陡峭的冲击电流波形。该波形前沿时间约8微秒，半峰值时间20微秒，可有效模拟实际雷电流的冲击效应。仪器要求每次放电动作稳定且幅值可调，以适应不同型号计数器如指针式或电子式的较低动作阈值。操作时，先将被测计数器从避雷器上脱离或短接高压端，确保无运行电压干扰，再将雷击计数器校验仪的高压输出夹接计数器高压端，接地夹接计数器接地端，选择“手动”或“自动”模式，按“冲击”键放电，同时观察计数器指针是否跳动或数码管是否累加一位。
实际使用校验仪时需严守三步操作法。第一步是设备自检：开机后检查面板电压表是否回零，高压指示灯状态正常，禁止在潮湿或粉尘密集环境下开机。第二步是参数设置：根据计数器额定值调节输出电压，普通电磁式计数器常用800-1000V，电子式可能需要1200-1500V，电压过高会损坏计数器内电子板，过低则无法驱动电磁线圈。第三步是冲击验证：每冲击一次，计数器字符应前进一，重复三至五次，每次均动作无误则判定合格。若出现本应动作而不动的情况，优先检查校验仪的输出回路是否有断路或夹子接触不良，也可用另一台同型号设备交叉测试。
雷击计数器校验仪的日常维护重点在于内部储能电容器和放电间隙的保养。每完成三十次连续放电后，应让设备休息5分钟，防止电容器过热老化。每半年需用高压探棒校准一次输出电压，误差超过±5%时微调电压调节电位器。长期不用时，取出电池并存储于-20℃至50℃干燥环境。另外，放电电极会因多次电弧烧蚀产生氧化层，导致放电抖动，此时应打开机壳用细砂纸轻磨球隙表面。总结而言，规范使用并定期标定雷击计数器校验仪，能有效保障输变电线路雷电统计数据的真实完整，为防雷改造提供可靠依据。
